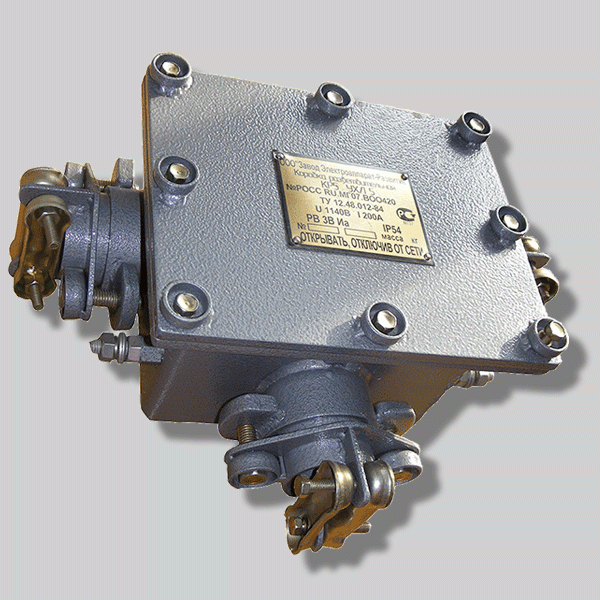

Коробка разветвительная взрывозащищенная КР.5

Коробка разветвительная КР.5 используется для обустройства узлов соединения и разветвления гибкого и бронированного кабеля, цепей управления с возможным использованием трехжильного кабеля. Ее можно использовать в разработках угольных шахт любой категорийности с газоопасными зонами по метану, угольной пыли, при монтаже надземных соединений силового кабеля.

Описание

Коробка разветвительная КР.5 используется для обустройства узлов соединения и разветвления гибкого и бронированного кабеля, цепей управления с возможным использованием трехжильного кабеля. Ее можно использовать в разработках угольных шахт любой категорийности с газоопасными зонами по метану, угольной пыли, при монтаже надземных соединений силового кабеля.

Конструктивные особенности

КР.5 имеет стальную взрывонепроницаемую оболочку из корпуса и крышки, крепящихся с использованием невыпадающих болтов. Кабельные вводы закрываются герметично установленными заглушками и защищены от механического вырывания кабелей. Коробка предназначена для введения кабеля с диаметром 24-46.5 мм. Она надежно защищена от атмосферных воздействий и влияния агрессивной рабочей среды. Это достигается благодаря порошково-полимерному покрытию.

Внутренняя часть корпуса содержит клеммную колодку для трех силовых зажимов и трех двухконтактных клемм, предназначенных для подключения искробезопасных цепей.

Броня кабеля, оболочка и жилы заземления всех вводимых кабелей подсоединяются к внутренним и внешним заземляющим зажимам. Монтаж на объекте осуществляется при помощи кронштейна, предусмотренного на корпусе изделия.

Характеристики

Технические условия ТУ 3148-014-50578968-2014
Исполнение (маркировка взрывозащиты) РВ Exd[ia]I
Климатическое исполнение и категория размещения по ГОСТ 15150 УХЛ5
Температура окружающей среды, ⁰С -10…+35
Степень защиты от внешних воздействий IP54
Материал корпуса Сталь



Номинальное напряжение, В 1140
Максимальный ток , А 200
Количество силовых зажимов, шт 3
Количество зажимов цепей управления, шт 6
Количество кабельных вводов для кабеля диаметром 24…46мм, шт 3
Габаритные размеры (L*B*H), мм 425*378*175
Масса, кг 20
Срок службы, лет 6
Гарантийный срок, мес. 18

Структура условного обозначения

Структура условного обозначения

КР.5 Х1 Х2

КР.5 — коробка разветвительная

Х1 — климатическое исполнение и категория размещения по ГОСТ 15150

Х2 — обозначение ТУ



Условное обозначение при заказе или в документации  другого изделия

Коробка КР.5.УХЛ5 ТУ3148-014-50578968-2014
